Série Qtool 60 Outils de serrage rapide

Highlights

Pour les pièces de taille moyenne Ø 60 mm | B = 100 mm
Élément de serrage à excentrique pour un serrage rapide et puissant
Butée arrière réglable (50 mm) pour une position optimale lors du tronçonnage
Un programme de cuisson varié
Extensible en option avec une butée transversale

Qtool 60

	Largeur de serrage	Largeur de mâchoire	Hauteur de mâchoire	Force de serrage
Qtool 60	0 - 100 mm	70 mm	32 mm	ca. 2000 N

Comptabilité série Qtool 60

Compatible avec la tronçonneuse	Qcut 200 A	Qcut 250 A	Qcut 250 M	Qcut 350 A	Brillant 230
Fixation par un coulisseau en T Taille / Distance des rainures	✓ 8 mm / 60 mm	✓ 12 mm / 75 mm	✓ 12 mm / 100 mm	✓ 12 mm / 75 mm	✓ 12 mm / 75 mm
via la plaque de serrage Easy	✓ S/M	✓ S/M	✓ M	✓ S/M	✓ S/M

Contactez-nous pour trouver la solution optimale à vos besoins !

Grâce à des tests approfondis, nous sommes en mesure de proposer la solution de serrage adaptée à chaque application.

Mâchoires de serrage pour Qtool 60

Le grand choix de mâchoires de serrage permet d'adapter les Qtools individuellement aux pièces à tronçonner :

Pièces rondes

peuvent être serrés avec précision et en toute sécurité grâce aux mâchoires prismatiques ou aux mâchoires chanfreinées
La géométrie des mâchoires permet un contact défini en trois points entre la pièce et le dispositif de serrage.
Cela permet d'éviter que les pièces ne glissent
Les pièces rondes peuvent également être serrées à la verticale à l'aide du prisme en croix et tronçonnées au-dessus du dispositif de serrage.

Grandes pièces

Les mâchoires hautes offrent une plus grande surface de serrage pour les pièces à grande géométrie.

Serrage du côté de la pièce séparée

Les mâchoires fendues permettent également de serrer le côté détaché de la pièce
Cela réduit fortement la formation de bavures lors du tronçonnage et évite un réaffûtage des bavures avant l'enrobage dans une presse d'enrobage.

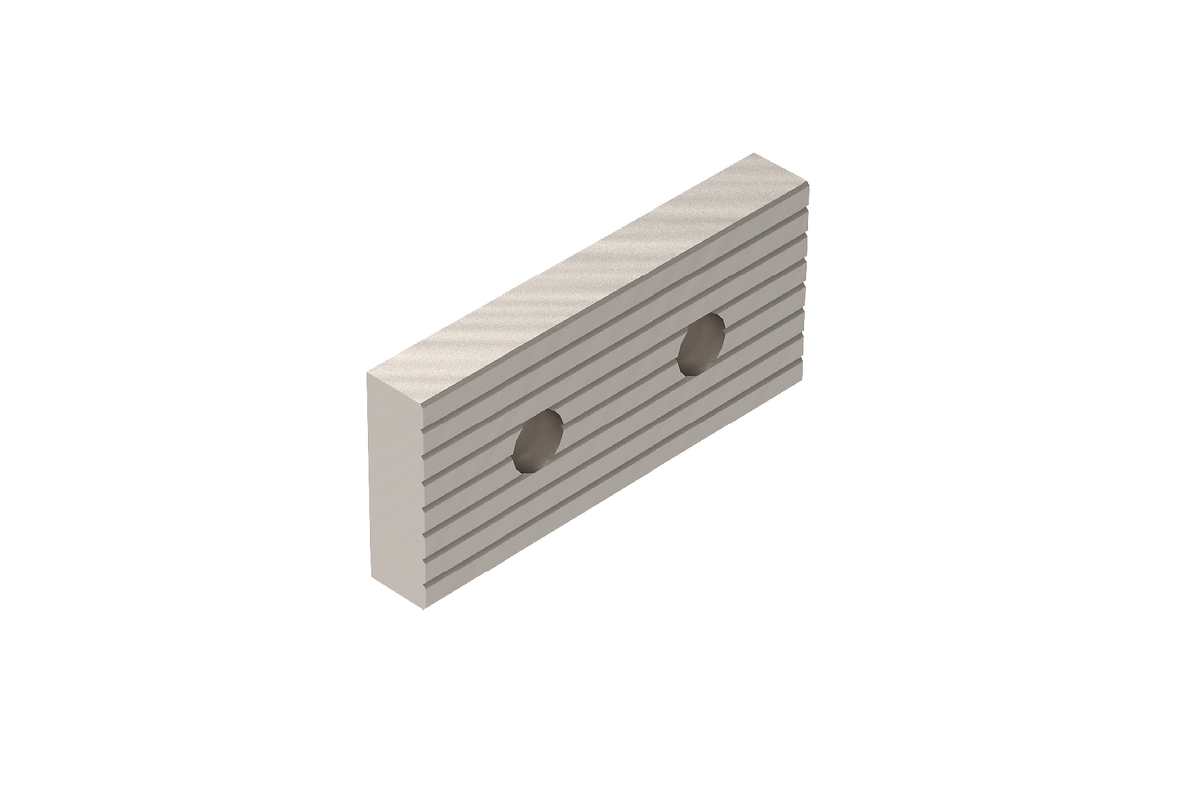

Mâchoire de serrage, standard (incluse dans la livraison Qtool)

Mâchoire de serrage standard
Hauteur de mâchoire: 32 mm
Largeur de mâchoire: 70 mm
Contenu de la livraison : 1 mâchoire (mâchoire de rechange)

N° Article

Mâchoire de serrage, cunéiforme

Hauteur de mâchoire: 32 mm
Largeur de mâchoire: 70 mm
Grandes pièces
Mâchoire de serrage pour enfoncer les matériaux ronds
Pour les pièces rondes jusqu'à Ø 60 mm
Contenu de la livraison : 1 mâchoire (comme contre-mâchoire, nous recommandons la mâchoire de serrage standard (comprise dans la livraison Qtool))

N° Article

Mâchoire de serrage, haute

Hauteur de mâchoire: 60 mm
Largeur de mâchoire: 70 mm
Pour les grandes pièces
Contenu de la livraison : 2 mâchoires

N° Article

Mâchoire de serrage, fendue en hauteur

Hauteur de mâchoire: 60 mm
Largeur de mâchoire: 100 mm
La pièce détachée reste serrée même après le détachement
Contenu de la livraison : 2 mâchoires

N° Article

Mâchoire de serrage, prisme en croix

Hauteur de mâchoire: 32 mm
Largeur de mâchoire: 70 mm
Prisme horizontal et vertical pour le serrage de pièces rondes (appui à 3 points)
Prisme horizontal max, Ø 17 mm 18 mm
Prisme vertical Ø max. 32 mm
Contenu de la livraison : 1 mâchoire (comme contre-mâchoire, nous recommandons la mâchoire de serrage standard (comprise dans la livraison Qtool))

N° Article

Mâchoire de serrage, haute, avec prisme fendu

Hauteur de mâchoire: 60 mm
Largeur de mâchoire: 100 mm
Prisme horizontal Ø max. 17 mm - pour le serrage de pièces rondes (appui à 3 points)
La pièce détachée reste serrée même après le détachement
Livraison : 2 mâchoires (1 mâchoire fendue lisse, 1 mâchoire fendue avec prisme)

N° Article

Butée de pièce

Lors de coupes répétitives de pièces de même géométrie, la pièce peut être positionnée de manière reproductible de la même manière avec la butée de pièce.

Peut être monté sur Qtool 60, 80, 80 VARIO à gauche ou à droite
Plage de réglage 0 - 120 mm

N° Article

Éléments de serrage de précision Accessoires

Plaque de serrage Easy S

Plaque de serrage Easy S avec fonction de rotation

Plaque de serrage Easy M

Adaptation facile Qtool 40-60

Multitour

Unité de pivotement Qtool 40-60

Unité de pivotement Qtool 60-80

Un tronçonnage parfait - Instruments de QATM

Le tronçonnage est plus fiable, plus sûr et plus efficace lorsqu'il est effectué avec les bons ingrédients : Connaissance, soin et bon choix des consommables et des instruments.

Découvrez nos tronçonneuses

Vous savez déjà de quelle unité de fermeture vous avez besoin ? Dans ce cas, demandez un devis ici !

N° Article

Base de données

Si vous souhaitez en savoir plus sur les différentes procédures, nous vous invitons à consulter notre vaste base de connaissances.

Notre article de base de connaissances sur le tronçonnage comprend :

Méthodes courantes de séparation d'échantillons à partir de solides
Les différentes méthodes de séparation matérialographiques
Le choix du disque de tronçonnage approprié

Base de données

Échantillonnage pour l'analyse métallographique

_{Sous réserve de modifications techniques et d'erreurs}
