Les variantes A et A+ de la série Qness 250/750/3000 EVO sont à la pointe de la technologie pour des essais de dureté automatisés.
Grâce au contrôle des 3 axes entièrement automatisé, des échantillons de différentes hauteurs peuvent être testés. Les échantillons peuvent être bridés en toute sécurité jusqu'à 3.200 kg par le puissant moteur asynchrone de l'axe Z.
Les modules d'éclairage XLED révolutionnent l'analyse des empreintes Brinell. En raison du bourrelet apparent avec les objectifs disponibles dans le commerce, les empreintes pour des valeurs Brinell faibles en particulier peuvent être sujettes à des résultats de mesure imprécis. En revanche, les objectifs XLED garantissent des mesures précises et répétables, quels que soient le type de matériau et la dureté, grâce à un éclairage direct et à large faisceau.
Le système optique de la nouvelle série EVO a été complètement redéveloppé. Il a été développé sur place dans la salle blanche de l'usine QATM et bénéficie de l'expertise complète de la société. Tous les nouveaux instruments partagent un système de microscope universel couvrant toutes les plages visuelles nécessaires entre 0,1 mm et 8 mm avec un maximum de clarté et de contraste. Le système QATM garantit un éclairage uniforme sur toute l'image, quel que soit le degré de grossissement, et sans bords sombres.
Des caméras CMOS de 5 mégapixels de haute qualité avec transfert de données par Ethernet définissent la norme industrielle actuelle. Contrairement à d'autres systèmes de caméras, une stabilité de transmission beaucoup plus élevée est possible ici. De plus, le PC et le dispositif de test de dureté peuvent être configurés à de grandes distances l'un de l'autre. Cette solution est idéale dans les environnements de fabrication où l'infrastructure de contrôle est installée dans des armoires électriques externes.
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E-92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Plastiques
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Essai sur carbone
Conversions intégrées :
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
* non conforme aux normes
Une facilité d'utilisation ultime avec une caméra couleur de 5 Mégapixels permettant d'enregistrer l'ensemble de l'échantillon pour une vue d'ensemble macro et une intégration parfaite dans les rapports de mesures. Dans les versions CA+ et A+, il est standard d'enregistrer toute la surface de la table comme image d'échantillon.
La reconnaissance des bords permet le positionnement automatique des points de départ des lignes de test sur le bord de l'échantillon lors de l'utilisation de modèles de projets et d'échantillons. Ce module augmente considérablement le degré d'automatisation et constitue un complément idéal à la fonction d'auto-positionnement fournie en série.
Table XY entièrement automatique et robuste avec positionnement de haute précision. Joystick dynamique pour contrôler les 3 axes (XYZ). Surface de test utilisable de 450 x 300 mm ou, sur demande, courses et tables d'essai plus grandes disponibles.
Pour chaque position de point de test XY, la hauteur Z peut être sélectionnée individuellement. Lors des essais automatiques, la machine passe d'un échantillon de hauteur différente ou d'un niveau d'essai différent de manière sûre et entièrement automatique. Grâce à la technologie CAS innovante, l'appareil est protégé contre les collisions. Lors d'essais sur échantillons bridés, la ‘’reconnaissance de pièce’’ brevetée QATM réduit automatiquement la vitesse d'approche de la tête d'essai grâce à la détection par capteur (préserve la machine et l'échantillon).
Le moteur à induction haute performance dans la version A/A+ permet une force de serrage des pièces pouvant atteindre 3200 kg. La puissance de serrage est adaptée à la méthode d'essai et elle est automatiquement réglée pour être supérieure à la force d'essai. Les opérateurs n'ont pas besoin d'effectuer de réglages et peuvent compter sur le dispositif pour garantir une adaptation sûre et optimisée.

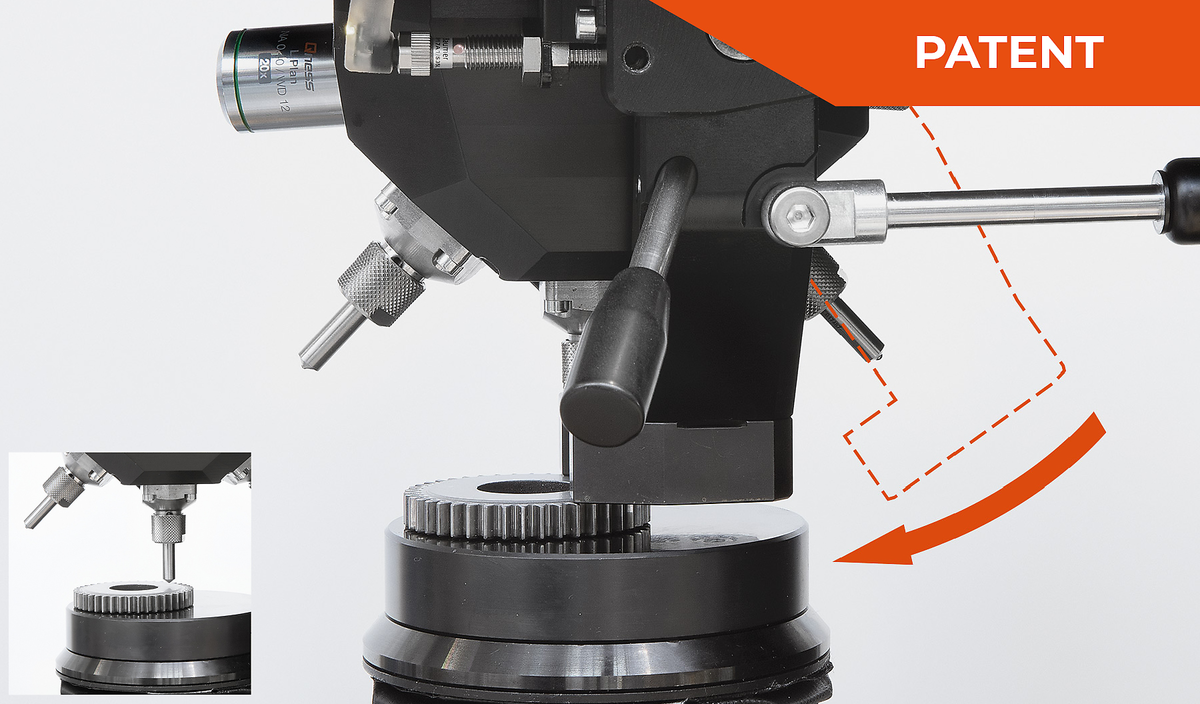

Qness 250 A/A+ Version EVO uniquement : Pour les essais de dureté selon Rockwell ou Brinell, des pièces solidement fixées avec le serre-pièce sont indispensables. Pour les process généraux, tels que la reconnaissance des arêtes ou lors de la programmation des échantillons, le serre-pièce n'est cependant pas nécessaire. C'est pourquoi le serre-pièce peut être pivoté en position bridage ou non en quelques secondes par un moteur durant les différents processus du système innovant EVO. Cela améliore le confort d'utilisation et réduit encore la durée des cycles.
Toute une série de données utiles, telles que les modèles de test, les méthodes de test et les champs utilisateur, peuvent être activées par le biais de modèles d'échantillons prédéfinis. QATM peut fournir le dispositif de serrage, les matrices et les systèmes de chargement les plus appropriés pour chaque exigence.
Intuitif, clairement organisé et professionnel : Qpix Control2, la nouvelle génération de logiciel de test de dureté, développé sur la base des commentaires et suggestions des clients pour une convivialité maximale. La tête d'essai contrôlée bénéficie d'un réglage automatique de la hauteur et d'une exploration sans contact, d'une intégration complète du porte-échantillon Qness, d'une compatibilité CAO avec l'imagerie 3D et de toute une série d'éléments de contrôle et de vues 3D faciles à comprendre, inclus dans le logiciel. Il établit de nouvelles normes en matière de test de dureté.
Des échantillons identiques peuvent être configurés dans le logiciel comme modèles 3D.
La technologie innovante CAS (Collision Avoiding System) protège les parties mécaniques de l'appareil en utilisant des calculs prédictifs de mouvement en 3D pour visualiser les effets des collisions et des erreurs de fonctionnement.
Qconnect est l'interface du logiciel Qpix Control2 de QATM, qui fournit aux clients un éventail complet de connectivité entre appareils - de la production en série, des interfaces XML ouvertes (bidirectionnelles) et des solutions de plug-ins prédéfinis, tels que le Plug-In+ de QDAS, jusqu'aux solutions de connectivité spécifiques aux clients, entièrement mises en œuvre par QATM. Nous avons une solution professionnelle pour chaque exigence d'application.
Les aimants industriels commutables permettent de charger et de décharger le système de test en économisant de l'énergie et du temps, tout en garantissant un maintien sûr pendant le test. En outre, tous les supports QATM peuvent être équipés d'un système de reconnaissance du porte-échantillon : grâce à des capteurs intégrés, le support est automatiquement reconnu par le dispositif de test et seuls les programmes de test appropriés sont chargés.
Planification individuelle et gestion professionnelle des projets
Le support pivotant de l'éprouvette permet de tester des échantillons même si la surface d'essai n'est pas parallèle à la surface du support.
Jusqu'à 8 échantillons peuvent être placés dans le porte-échantillons Jominy pour être testés avec le module de test Jominy supplémentaire. Le cycle de test est entièrement automatisé et exécuté conformément à la norme. Des porte-échantillons plus grands sont disponibles sur demande.
Les modèles A ou A+ de la série de macro duromètres EVO permettent de tester des tubes et des segments de tube de manière entièrement automatisée et avec un débit maximal conformément aux normes en vigueur.
| Méthodes d'essai supportées | Brinell, Vickers, Rockwell, Knoop, Plastics |
| Plage de force d'essai | Modèle 250 A+: 1 - 250 kg (9.81 - 2450 N) Modèle 750 A+: 0.3 – 750 kg (2.94 – 7358 N) Modèle 3000 A+: 0.3 - 3000 kg (2.94 - 29430 N) |
| Caméra macro | résolution 5 mégapixels |
| Réglage de la hauteur | électrique via un moteur asynchrone |
| Hauteur d'essai/Col de cygne | 362 / 320 mm |
| Enclume/Table XY | motorisé 450 x 297 mm |
| Déplacement | X 460 / Y 350 mm |
| Poids max échantillon | illimité |
| Poids machine | 695 kg |
| Alimentation électrique | 230~ 50-60Hz 1/N/PE (option: 110~1/N/PE) |
| Consommation maxi. | ~ 1680 W |
| Logiciel | Qpix Control2 |
| Interfaces | 1x RJ45 (Ethernet) |
Accessoires et Options | XLED1, XLED2, XLED5, 5x, 10x, 20x, 50x, 100x Pénétrateurs (Vickers, Rockwell, Brinell), support fixe ou pivotant, témoin lumineux (A / A+) etc. |
| Jominy | Porte-échantillon Jominy à 8 positions avec module de test ( option) |
